产品名称：DC-DC开关稳压器
产品系列：R1200
代理品牌：日本理光
产品封装：DFN1616-6, SOT-23-6
交期时间：现货一般当天交货，预定1-7天交货.
发货货仓：深圳福田华强北
热门标签：dcdc稳压器，dcdc线性稳压器，线性稳压器dcdc，dcdc稳压器原理
咨询热线：13189714166 在线咨询
理光 R1200系列 DC-DC开关稳压器
全新包装/正品保证/海量现货/售后无忧
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
【功能介绍】
R1200系列:
用于PMLED的和通用型的脉宽调制升压DC/DC转换器，带关闭功能。
R1200系列是基于CMOS的PWM升压式DC/DC转换器，经过优化，可用恒流驱动PMOLED或白色LED。
R1200包括欠压锁定电路(UVLO)、软启动电路和过压保护电路(OVP)。只需使用电感、分压电阻和电容作为外部元件，就可以高效率地驱动PMOLED和白光LED。
在待机模式下，内部NPN晶体管可以将输出与输入分开。(关机功能)通过该关机功能，可以完全关断LED电流，完全切断PMOLED的输出电压，因此，R1200不会对PMOLED的使用寿命造成不良影响。有自动放电功能的版本可供选择。
【规格/数据表】
| 项目 | 消费 |
|---|---|
| 输入电压范围 | 2.3 V to 5.5 V (6.5 V) |
| 工作温度范围 | -40°C to 85°C (125°C) |
| 电源电流 | Typ. 500 µA |
| 待机电流 | Typ. 0 µA |
| 输出电压范围 | Max. 20 V (0.1 V step) |
| 反馈电压 | 1.0 V (Externally adjustable) |
| 反馈电压精度 | ±1.5% |
| 反馈电压温度系数 | ±150 ppm/°C |
| 驱动器导通电阻 | Typ. 1.35 Ω |
| 振荡器频率 | Typ. 1200 kHz |
| 最大占空比 | Typ. 91% |
| 封装 | DFN1616-6, SOT-23-6 |
【说 明】
如需更多相关产品规格书、原理图、封装图、管脚图、电路图、选型表、停产表、命名规则、宣传彩页等资料，可到相关下载、帮助支持版块页面进行下载。
如果您依然无法在本站找到您想要的相关产品资料，建议您联系本站在线客服咨询，感谢您的支持。
【品质/封装】
| 产品名称 | 对应 | 封装 | 标注 | 信赖性 |
|---|---|---|---|---|

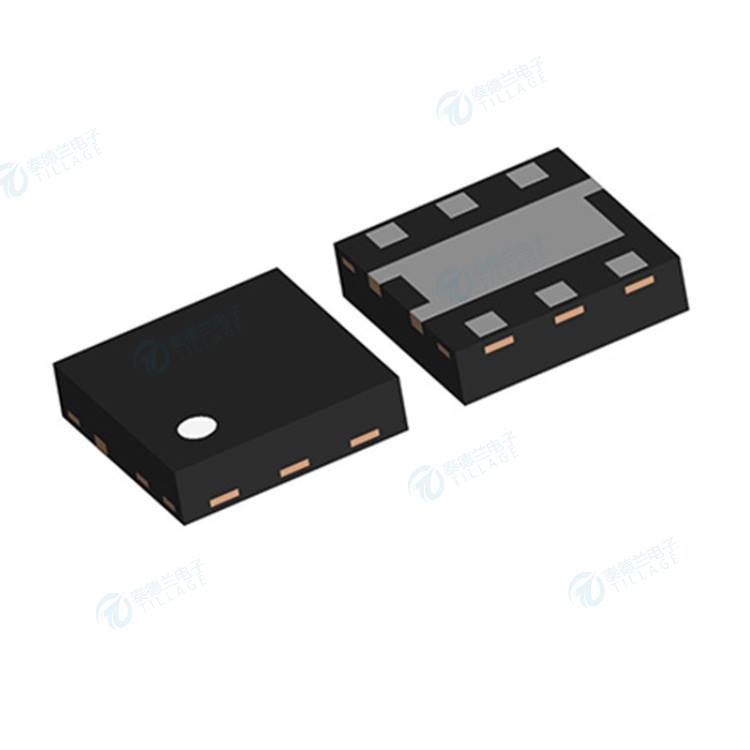

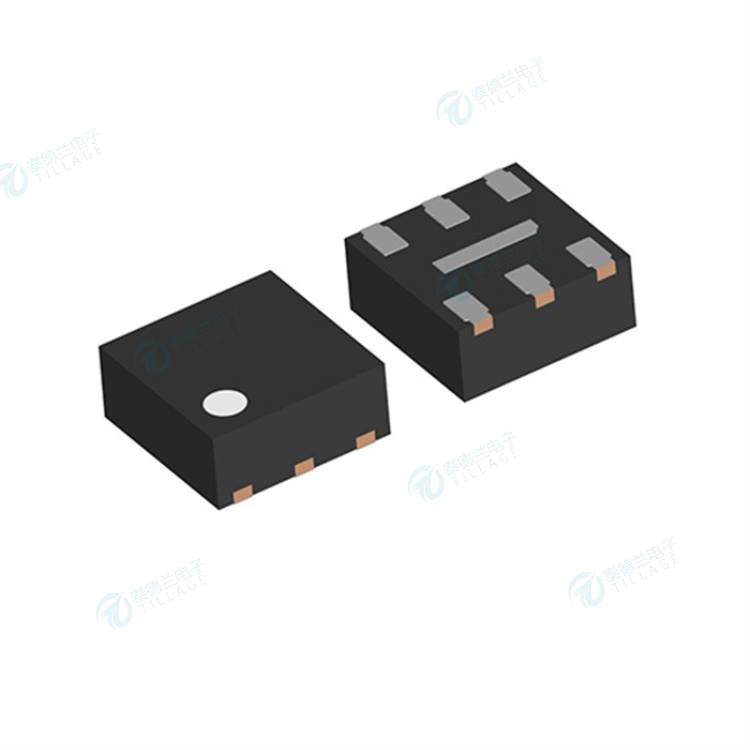

| R1200Lxxxx-TR | DFN1616-6 | R1200L | R1200L | |

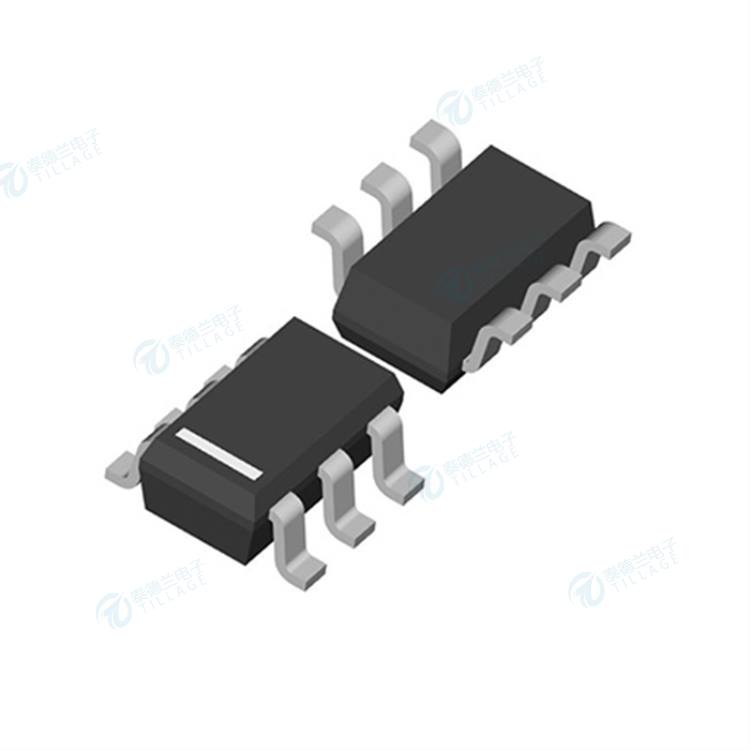

| R1200Nxxxx-TR-FE | SOT-23-6 | R1200N | R1200N-FE |
有关产品的详细信息，请参见数据表。
封装文件包括封装尺寸，卷带规格，卷带盘尺寸，功耗和建议的焊盘图案。
请联系我们以获取未发布的可靠性信息。
