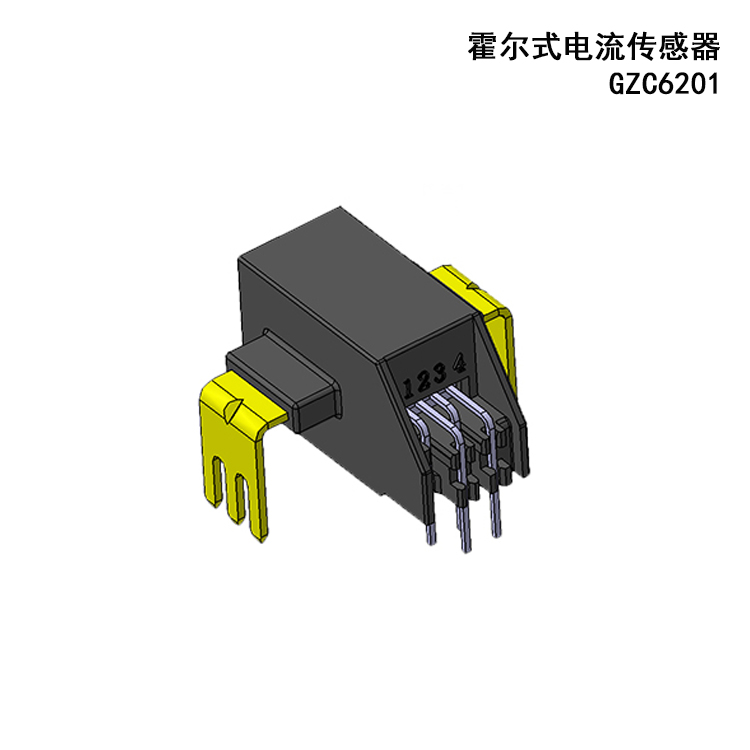

芯感智GZC6201霍尔效应开环式电流传感器
全新包装/正品保证/精选品牌/售后无忧/预订电询
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层
产品概况
产品特点
相关下载
产品概述
芯感智GZC6201产品系列是一款基于霍尔效应原理的开环式电流传感器，该产品可以广泛用于工业，商业和通信系统中的交流或直流电流检测。每个GZC6201都由一个高精度，低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场，霍尔IC将其转换为与输入电流成比例的电压信号输出。由于产品内部使用了磁芯，可以有效抑制外部共模磁场对产品的干扰，改善了在磁噪声环境中的精度。
GZC6201会根据电流量程的不同要求，在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径（从引脚5,6和7到引脚8,9和10）时，芯片的输出具有正斜率（>VOQ）。该导电路径的内部电阻典型值为0.21mΩ，可实现低耗能。导电路径的端子（引脚5至10）与信号线（引脚1至4）电气隔离。这使得GZC6201电流传感器可以在高端电流检测应用中使用，而无需使用其他昂贵的隔离技术。
GZC6201系列，该系列封装符合RoHS要求。
产品优势
● 极限电压15V，抵抗恶劣的应用环境
● 耐温可达125℃，各关键参数仍能达到很高的精度
● 输出一致性以及稳定性好
● 产品设计合理，成本低
● 线性误差≤0.25%FS
应用场景
此产品主要装于储能控制器PCB上，如光伏、风电行业的逆变器、变频器、汇流箱上，对通路中电流进行检测，目的是确认当前最大功率峰值跟踪，保证电能交换的最大效率。
