产品概况
产品特点
相关下载
产品简介
IP2325 是一款 支持双节串联 锂电池/ 锂离子电池的升压 充电管理 IC 。
IP2325 集成功率 MOS ，采用同步开关架构 ，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低 BOM 成本。
IP2325 的 升压开关充电转换器工作频率500KHz ； 5V 输入，8V/1.2A 输出 转换 效率 93%； ；
IP2325 具有 输入 限压功能， 可以智能调节充电电流，自适应适配器负载能力。

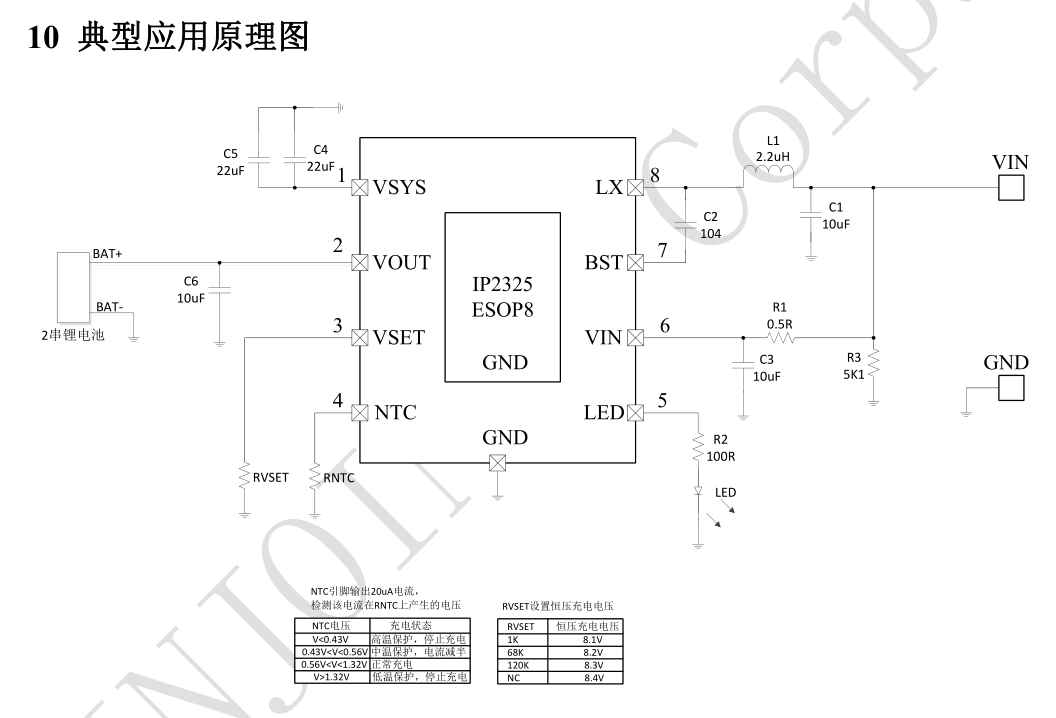

IP2325 支持外接电阻来调整充电电压；
IP2325 集成NTC保护功能，配合NTC电阻
IP2325 采用ESOP8封装。
充电 NTC
IP2325支持NTC保护功能，可配合NTC电阻来检测电池温度；
IP2325通过NTC引脚放出20uA电流，然后检测该电流在NTC电阻上产生的电压，来判断温度高低，当
检测温度超过设定的温度时，关闭充电。
产品特性
15W 输入 同步开关 升压 充电
升压 充电 效率 93%
恒压充电电压外部电阻可调节
自动调节输入电流， 自适应 适配器 负载
支持充电 NTC 温度保护
支持 LED 充电状态指示
功率 MOS 内置
500KHz 开关频率，可支持 2.2uH 电感
输出过流、过压、短路保护
IC 过温保护
输入耐压 20V
ESD 4KV
产品应用
双节锂电池/ 锂离子电池充电
