产品系列：RP509x
代理品牌：Nisshinbo日清纺微电子

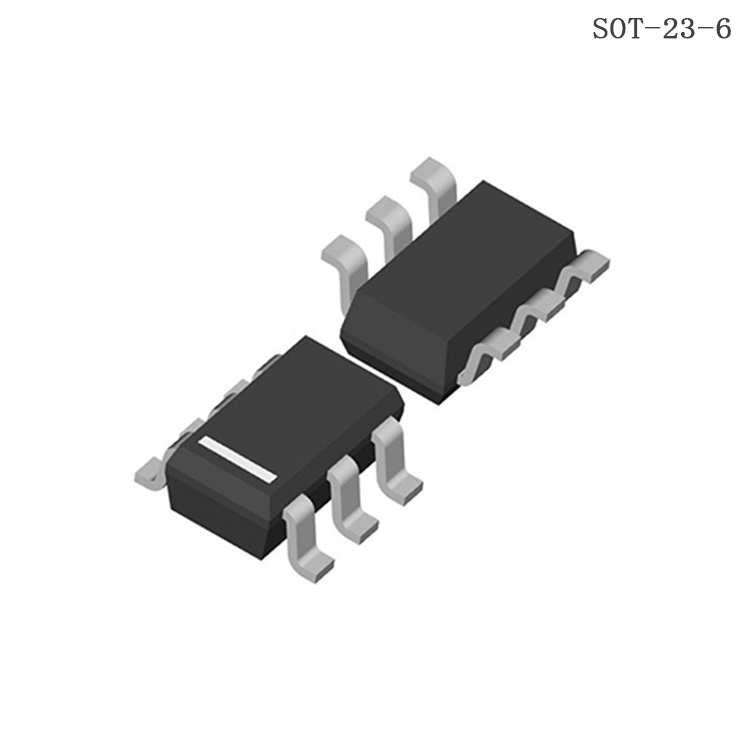

产品封装：SOT-23-6封装
交期时间：现货一般当天发货，期货预订需电话详情
发货货仓：深圳/香港/苏州
热门标签：降压型DC/DC转换器，DC/DC转换器
咨询热线：0755-83322522 在线咨询
日清纺RP509N301B-FE降压型DC/DC转换器
全新包装/正品保证/进口品牌/售后无忧/接受预订
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层608（岗厦地铁站E出口）
产品概况
产品特点
相关下载
介绍：
RP509x是一款低供电电流的PWM/VFM降压型DC/DC转换器，采用同步整流技术，输出电流为0.5 A/1 A(1)。在内部，单个转换器由基准电压单元、误差放大器、开关控制电路、模式控制电路、软启动电路、欠压锁定（UVLO）电路、热关断电路和开关晶体管组成。RP509x采用同步整流技术，通过内置的开关晶体管取代二极管，从而提高整流效率。使用同步整流不仅提升了电路性能，还使设计能够减少部件数量。输出电压控制方法可在PWM/VFM自动切换控制类型和强制PWM控制类型之间选择，与普通PWM控制相比，在轻载条件下，这两种类型可进一步降低噪声，并且可通过MODE引脚进行设置。输出电压类型可在内部固定输出电压类型和外部可调输出电压类型之间选择。RP509x中的保护电路包括限流电路和热关断电路。LX限流值（典型值）可在1.6 A和1.0 A之间选择。
RP509Z采用WLCSP-6-P6封装，可在电路板上实现高密度安装。使用0402-/1005-尺寸（英寸/毫米）的电容器和0603-/1608-尺寸（英寸/毫米）的电感器作为外部元件，有助于节省设备空间。RP509N采用SOT-23-6封装。
应用:
便携式通信设备
手机/智能手机
数码相机和笔记本电脑
使用锂离子电池的设备
