产品型号：M1020
代理品牌：MOJAY茂捷
产品封装：TSSOP20L封装
交期时间：现货一般当天发货，期货预订需电话详情.
发货货仓：深圳、香港、苏州
热门标签：电感式编码器芯片，电感式编码器，国产电感式编码器芯片
咨询热线：0755-83322522 在线咨询

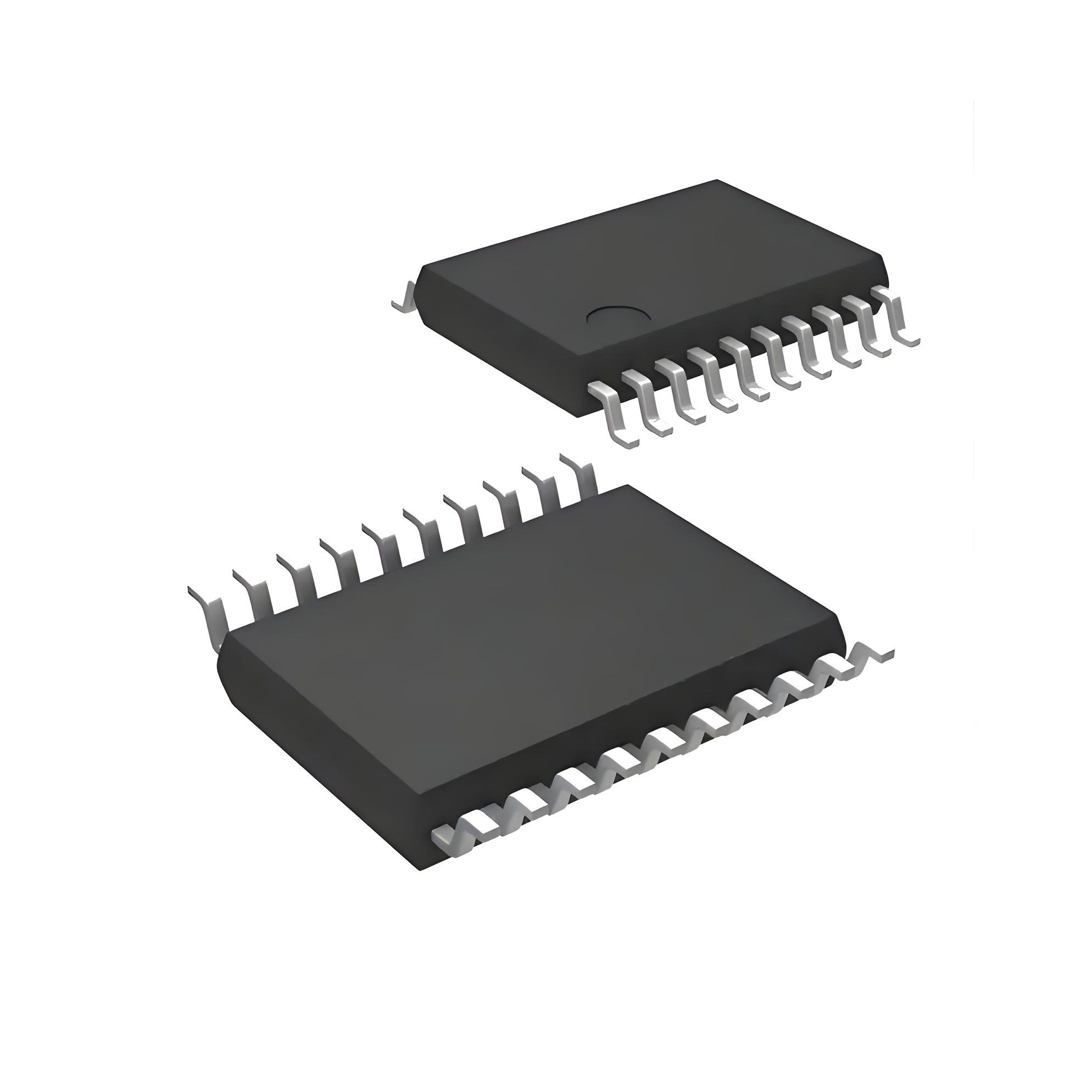

茂捷M1020电感式编码器芯片
全新包装/正品保证/推荐品牌/售后无忧/接受预订
现货推荐
recommended
联系电话
recommended
联系人：商务接待
电 话：0755-8332 2522
传 真：0755-8364 8400
地 址：深圳市福田区彩田南路2010号中深花园A座六层608（岗厦地铁站E出口）
产品概况
产品特点
相关下载
介绍：
M1020电感式编码器芯片是一款专为高精度位置检测而设计的芯片产品，采用先进的电感技术，能够精确测量旋转物体的位置和角度。芯片将电感编码器转子的电磁感应电流进行转换、放大、滤波等处理，进而转成高线性的正弦、余弦信号，便于 MCU 等主控芯片解码成角度信号。
M1020电感式编码器芯片芯片支持校准功能，可校准输入信号和芯片的漂移电压、增益等，使得输出的正弦、余弦信号处于最佳状态。
M1020电感式编码器芯片适用于工业等领域的各种应用场景。
特点：
支持 PCB 电感的信号发射和信号接收。
角度测量精度：±0.05°。需要片外 MCU支持。
支持转速高达：600000rpm（单对极）。
安全功能：包括过热保护、过压保护、欠压保护等功能。
有效抵御电磁干扰，保证在复杂电磁环境下的正常工作。
温度工作范围：-40~150℃。
提供 TSSOP20L 封装
应用：
自动化产线、数控机床、机器人关节控制
供电单元 PMU：
供电单元 PMU 集成了偏置电压、偏置电流和两路 LDO，AVDD 和 DVDD。LDO 可选择 3.3V 或4.5V 输出。HVDD 的电压典型值是 5V，耐压高达 15V。PMU 还集成了检测 HVDD 的过压检测、欠压检测功能，以及过热检测功能。
振荡器 OSC 和看门狗 WDOG：
振荡器 OSC 为芯片提供高精度、低温漂的 8MHz 时钟信号。看门狗 WDOG 提供低功耗的 32KHz低速时钟信号。
电感接收RX：
RX 包括 MUX、AFE、ADC 等几个模块。MUX 用来选择输入通路。AFE 用来提取、滤波、放大输入信号。ADC 用来量化经过 AFE 放大后的输入信号。
AFE 提取接收线圈所产生信号中的正弦和余弦分量，并将其滤波和放大，再交给 ADC 处理。
角度输出：
SIN、COS 输出的差分信号是 RX 接收信号后由 AFE 生成，延时较短。MCU 或 ECU 检测这些差分信号后，需自行转换成角度数据。
