日清纺微电子降压型DC/DC开关稳压器“NC2600系列”PWM/PFM自动切换功能,同步整流

发布时间:2022-11-10    栏目行业:产品知识    浏览次数:

日清纺微电子推出的降压型DC/DC开关稳压器“NC2600系列”产品即将上市,该产品备有PWM/PFM自动切换功能,是同步整流方式,最大输出电流可达2A。

近年来,由于产品的小型化,对实装电子部件的电路板面积的限制越来越严格。 在很多情况下,给电源IC的空间是有限的。 此外,在电池供电的应用中,越来越需要电源IC 具有高效率以延长电池寿命。
“NC2600系列”产品是振荡频率为4MHz的同步整流降压型DC/DC开关稳压器,提供两种小型封装:尺寸为1.62 x 0.98 x 0.4 (mm) 的WLCSP-8-P11封装和尺寸为2.0 x 2.0 x 0.6 (mm) 的贴片式DFN2020-8-GT (开发中) 封装。由于在设计上即使使用尺寸较小的外围元件也能正常工作,因此包括外围组件在内,在一个小安装区域就可以配置电源部件,从而节省电路板面积。

“NC2600系列”产品的输入电压范围为2.3V~5.5V,最大额定值为6.5V。输出电压有两种类型,在IC内部固定的电压固定型和通过外部电阻来设定的电压可变型。
“NC2600系列”产品的输出电流高达2A,为了在轻负载时也能够高效进行电压转换,配备了根据输出电流自动切换PFM(Pulse Frequency Modulation)模式和PWM(Pulse Width Modulation)模式的功能。有了这个功能,它就成为了一个可以同时实现应对重负载还有使用轻负载时的高效率。
另外,由于搭载了Power Good功能和软启动时间可调功能,所以如果使用了本产品,在驱动需要多个电压的设备时,不再需要用于电源时序控制的外部部件就可以轻松实现时序控制。


新产品NC2600系列的主要特点

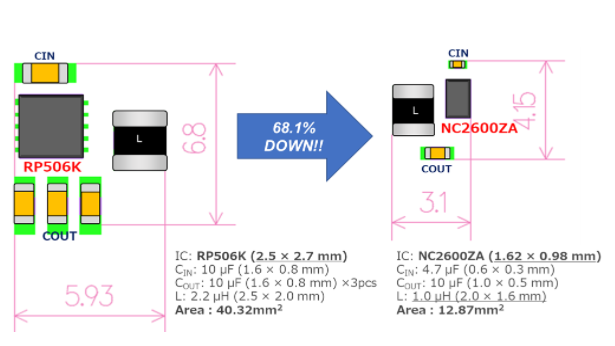

1. 节省电路板面积的解决方案

“NC2600系列”产品最大支持2A电流,采用WLCSP-8-P11 (1.62 x 0.98mm) 小封装。由于在设计上支持外围小尺寸元件也能正常工作,所以包括外围组件在内,在一个小安装区域就可以配置电源部件,从而节省电路板面积。

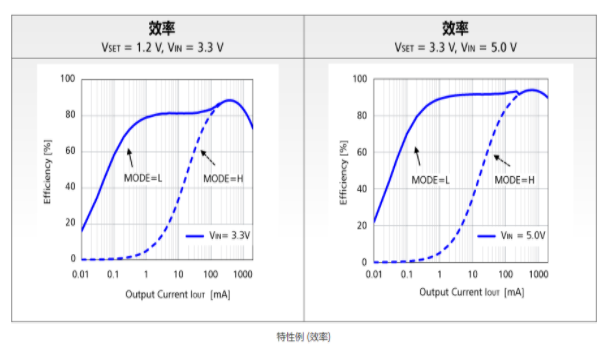

2. 备有PWM/PFM自动切换模式

“NC2600系列”产品配备了PWM/PFM自动切换模式,可根据输出电流自动切换PWM/PFM操作,所以无论是轻负载还是重负载时都能实现高效率。 (当输入“L”信号到 MODE 引脚时,本功能有效。)


新产品NC2600系列的主要性能指标

输入电压范围 (VIN)2.3 V to 5.5 V (最大额定值 6.5 V)
输出电压范围 (VSET)内部固定类型: 0.6 V to 3.3 V (0.1 V step)
外部设定类型: 0.6 V to 5.5 V 之内可设定
反馈电压和精度0.6 V ±9 mV
输出电压精度±1.5% (VSET ≥ 1.2 V)
±18 mV (VSET < 1.2 V)
工作温度范围-40°C to 85°C
开关频率4.0 MHz (Typ)
搭载功能欠压锁定保护电路、热关机、Power Good、软起动(时间可调)、闩锁保护功能 等
封装WLCSP-8-P11: 1.62 x 0.98 x 0.4 (mm)
DFN2020-8-GT: 2.0 x 2.0 x 0.6 (mm) *开发中
