用于1.2GHz频段GNSS的射频前端模块 (FEM) NJG1186进入量产
日清纺微电子株式会社开发的一款用于高精度GNSS (GPS、GLONASS、Galileo、北斗等) 的射频前端模块 (FEM) NJG1186从5月开始进入量产阶段。

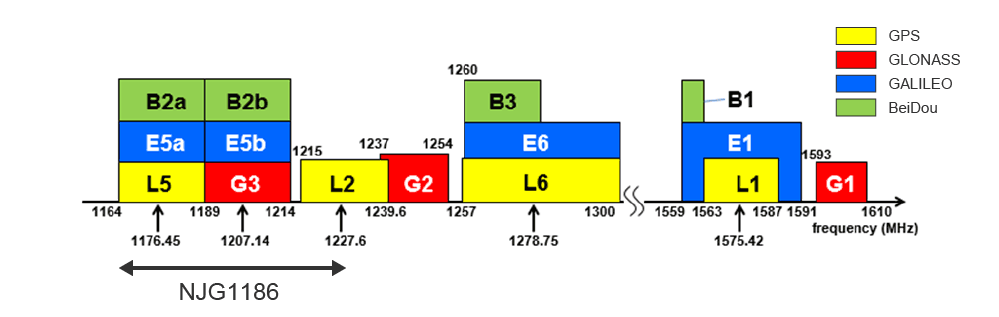

NJG1186是一款支持L5/E5/B2/G3/L2C频段 (1164MHz至1228MHz) 的1.2GHz FEM产品,内置有Pre-SAW滤波器和低噪声放大器 (LNA) (参见图1)。
近年来,汽车、无人机、可穿戴设备等需要高精度定位的设备越来越多。为了实现高精度定位,器件需要有能接收多频段信号的能力,除了常规的1.5GHz频段外,还需要支持1.2GHz频段的信号。
此外,由于 GNSS 安装在各种设备中,因此会预想到在各种环境中使用,而对于不同使用环境有不同的要求,比如室外的高防潮性和小型设备的节省空间等。
为了满足这些要求,日清纺微电子在进一步扩大用于高精度 GNSS 的 FEM 产品阵容。
【参考消息】
本产品的升级版NJG1186-A符合AEC-Q100 grade 2和VDA 6.3标准,预计将于8月开始量产。
产品特点
1. 在1.2GHz频段具有高增益和低噪声系数 (NF) 特性
在1.2GHz频段 (1164MHz至1228MHz) 实现了19.5dB*的高增益和1.7dB*的低噪声系数 (NF)。(*包含SAW滤波器损耗)。
2. 高密封和高可靠性封装
采用了有金属盖的高密封封装 (封装尺寸:1.57×1.23×0.47mm),实现了高可靠性。最适合用于车载电子设备及屋外用途。
3. 小型封装
在1.57×1.23×0.47mm尺寸的小封装里装有SAW滤波器和LNA。这能够减少实装面积。
4. 和NJG1159搭配使用能够高精度定位
将本产品和1.5GHz频段的FEM NJG1159一起使用,可配置出多模GNSS (multi-GNSS) 电路,能够提供更高精度的定位。请参考图2的多模 GNSS (multi-GNSS) 应用示例。
主要性能指标
项目 | NJG1186 |
封装 | 1.57 × 1.23 × 0.47 mm |
电源电压 | 1.5 V to 3.3 V |
工作电流 | 4.8 mA Typ. |
工作频率 | 1164 MHz to 1228 MHz |
小信号增益 | 19.5 dB Typ. |
噪声系数 (NF) | 1.7 dB Typ. |
带外抑制 | 45 to 67 dBc Typ. |
样片价格 | 110日元 (含税单价) |
月产量 | 100万个 |
※价格基于2022年5月的消费税率
应用示例
